一、引言

隨著教育信息化的不斷深入，校園網已成為學校教學、科研、管理和服務的重要基礎設施。一個設計合理、運行穩定的校園網絡，能夠為師生提供高速、安全、便捷的網絡環境，支撐智慧校園各類應用。本文旨在提出一套完整的校園網組建方案，并闡述網絡工程設計的關鍵要點。

二、需求分析

• 用戶規模：根據學校類型（如大學、中學）確定用戶數量，考慮師生比、終端設備數（PC、手機、平板、IoT設備等）。
• 業務需求：包括教學（多媒體教室、在線學習平臺）、辦公（OA、郵件）、科研（高性能計算、文獻檢索）、生活（一卡通、視頻監控）等。
• 性能需求：核心層高吞吐、低延遲；接入層支持千兆到桌面；無線網絡全覆蓋且支持無縫漫游。
• 安全需求：用戶認證、訪問控制、防病毒、防攻擊、數據加密、日志審計。
• 管理需求：集中管理、智能運維、可擴展性、易維護性。

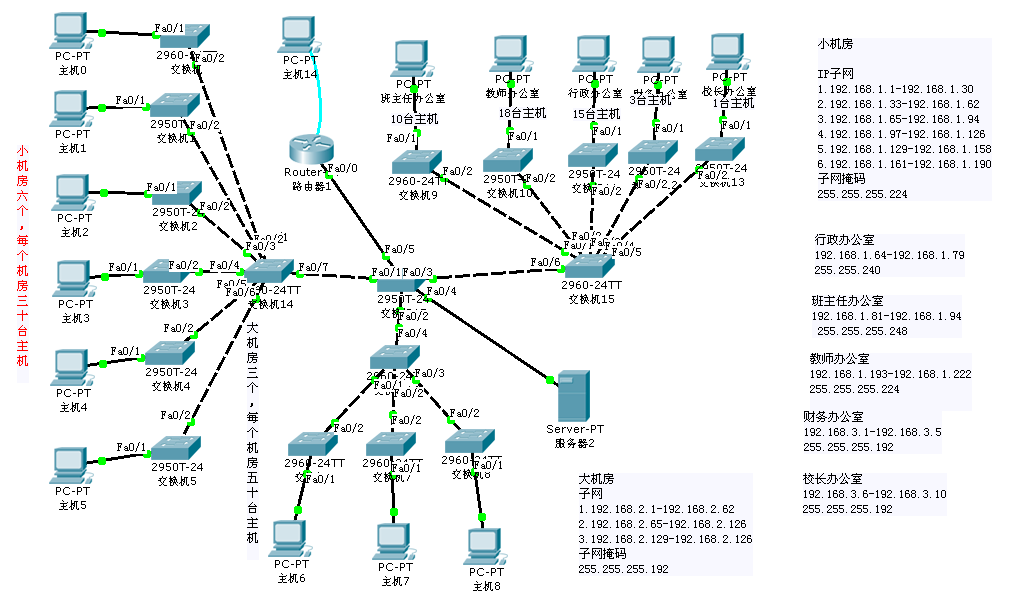

三、網絡架構設計

采用經典的三層架構：核心層、匯聚層、接入層。對于大型園區，可增加出口層（邊界層）。

1. 核心層

• 設備選型：雙機熱備的高性能核心交換機，支持大容量交換和路由。
• 作用：高速數據交換，連接各匯聚層設備，并實現與出口層互聯。
• 冗余設計：采用雙核心，使用VRRP/HSRP等協議實現網關冗余。

2. 匯聚層

• 設備選型：三層交換機，具備路由和策略控制功能。
• 作用：匯聚接入層流量，進行區域劃分（如教學樓、宿舍樓、辦公樓），實施安全策略。
• 鏈路聚合：與核心層通過多鏈路互聯，提高帶寬和可靠性。

3. 接入層

• 設備選型：二層交換機或無線AP，支持PoE供電。
• 作用：連接用戶終端，提供端口安全和接入認證。
• 有線接入：每個房間或教室部署千兆接入交換機。
• 無線接入：部署支持Wi-Fi 6的AP，實現全覆蓋和負載均衡。

四、網絡出口與安全設計

• 出口設備：部署下一代防火墻（NGFW）和路由器，連接運營商網絡，實現NAT、VPN、流量控制。
• 安全策略：
• 用戶認證：采用802.1X、Portal認證，對接統一身份認證平臺。

• 訪問控制：基于角色的訪問控制（RBAC），劃分VLAN，限制非法訪問。

• 威脅防護：IPS/IDS、防病毒、DDoS防護。

• 日志審計：日志服務器記錄網絡行為，滿足合規要求。

• 出口負載均衡：多運營商鏈路負載均衡，提高外網訪問體驗。

五、IP地址與VLAN規劃

• IP地址：采用私有地址（如10.0.0.0/8），通過NAT訪問互聯網。按區域劃分子網，如教學區、宿舍區、辦公區等。
• VLAN規劃：根據功能或地理位置劃分VLAN，如VLAN 10-教學，VLAN 20-宿舍，VLAN 30-辦公，VLAN 40-服務器，VLAN 50-管理。
• DHCP服務：部署DHCP服務器，動態分配IP地址，減少管理負擔。

六、綜合布線系統

• 布線標準：遵循TIA/EIA-568標準，采用超五類或六類雙絞線，支持千兆到桌面。
• 光纜：樓宇間采用單?；蚨嗄９饫w，支持萬兆骨干。

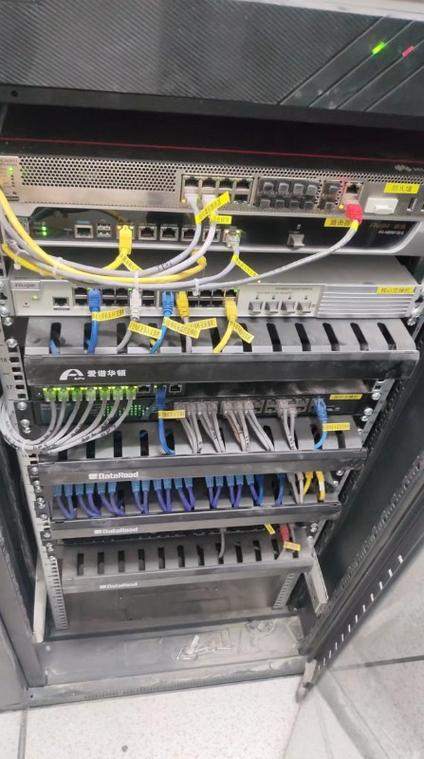

• 機柜與配線：每棟樓設置設備間，配備機柜、配線架、UPS等。
• 無線點位：根據信號覆蓋模擬，確定AP安裝位置和數量。

七、高可用與冗余設計

• 設備冗余：核心設備雙機熱備，匯聚設備堆疊或VRRP，接入設備鏈路冗余。
• 鏈路冗余：關鍵鏈路采用雙上行，生成樹協議（STP/MSTP）防止環路。
• 電源冗余：重要設備配備雙電源和UPS。
• 備份與恢復：配置文件定期備份，關鍵服務器集群化。

八、網絡管理與運維

• 網管系統：部署統一網管平臺，實現設備監控、拓撲發現、性能分析、故障告警。
• 自動化運維：利用SDN、Ansible等工具實現自動化配置和批量部署。
• 用戶自助：提供在線自助服務，如密碼修改、網絡報修。
• 網絡安全培訓：定期對師生進行網絡安全教育。

九、方案實施與驗收

1. 實施步驟：需求調研→方案設計→設備選型→綜合布線→設備安裝→配置調試→測試優化→試運行→驗收。

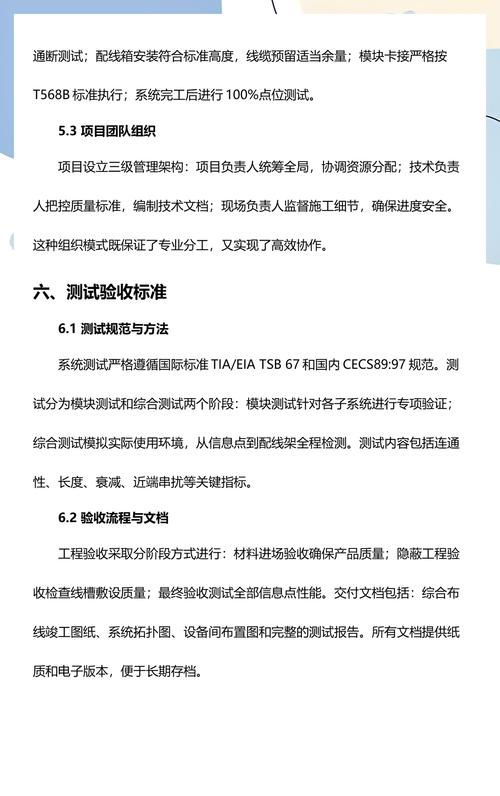

2. 測試內容：連通性測試、性能測試（吞吐量、延遲）、安全測試、漫游測試、冗余切換測試。
3. 驗收標準：滿足設計要求，符合國家標準，文檔齊全。

十、

校園網組建是一項系統工程，需要綜合考慮需求、技術、成本和管理。通過合理的架構設計、安全策略、冗余機制和運維管理，可以構建一個高性能、高可靠、易擴展的校園網絡，為智慧校園建設奠定堅實基礎。隨著SDN、Wi-Fi 7、IPv6等新技術的發展，校園網還需持續演進。
